HYG-300kV/5mA直流高压发生器是根据中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。
-

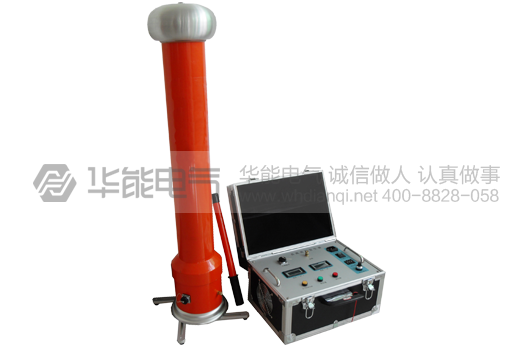

产品简介
WUHAN
HUANENG ELECTRICHYG-300kV/5mA直流高压发生器是根据中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。

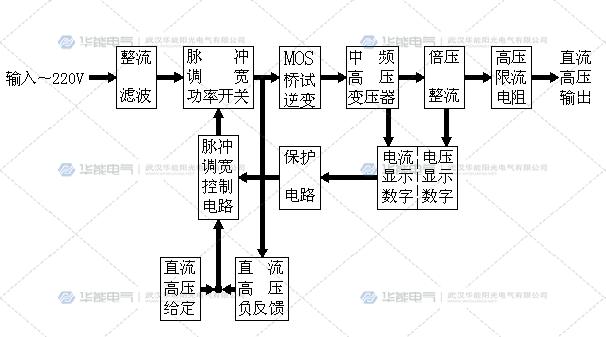

工作原理框图
-
产品参数
WUHAN
HUANENG ELECTRIC规格
技术参数
120/5
200/2
200/5
300/2
300/3
300/5
额定电压(kV)
120
200
200
300
300
300
额定电流(mA)
5
2
5
2
3
5
额定功率(W)
600
400
1000
600
900
1500
机箱重量(kg)
4.5
4.5
4.5
5.5
5.5
5.5
倍压重量(kg)
7.0
7.9
8.3
11
11
11.5
倍压高度(mm)
890
970
970
1250
1250
1250
电压测量精度
数显表 ±(1.5%读数±2个字)
电流测量精度
数显表 ±(1.5%读数±2个字)
波纹系数
≤3%
电压稳定度
随机波动，电源电压变化±10%时≤1%
过载能力
空载电压可超出额定电压10%使用十分钟
最大充电电流为1.25倍额定电流
电源
单相交流50HZ 220V±10%
工作方式
间断使用
一次连续时间最长为10分钟
工作环境
温度：-10~40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
带电容
负荷能力
被试品电容量无限制
可用1.5倍的额定电流充电
结构特点
环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点
高精度0.75UDC1mA单触按钮（精度≤3%）
最适合氧化锌避雷器试验
过压保护采用拨置，一目了然
立卧两用型国际标准机箱，方便现场
注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权。
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。若想了解更多华能产品目录列表查看。全国服务热线4008828058
-
产品特征
WUHAN
HUANENG ELECTRIC机箱采用铝合金机箱。
采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
采用电压大反馈，输出电压稳定度高，纹波系数≤3%。
全量程平滑调压，电压调节细度好调节精度≤1%，稳定度≤1.5%，电压误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
升压电位器零起升压。
0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3%±2个字）。
过压保护采用拔码设定，一目了然，误差±1%。
倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
HYG产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
-

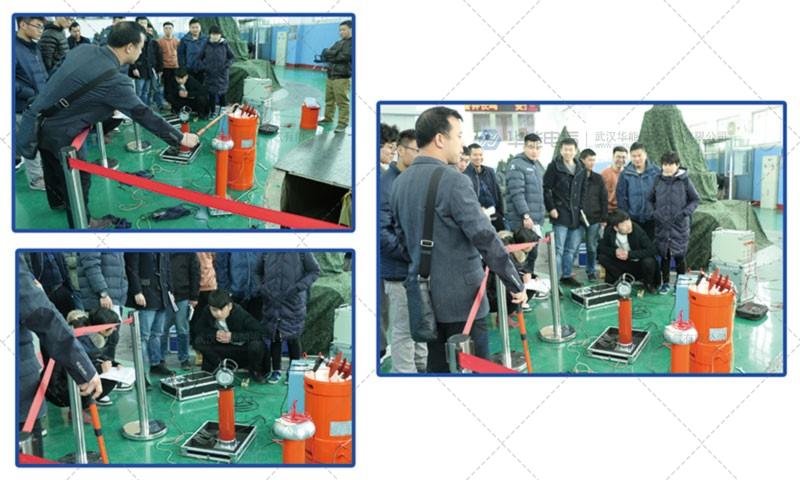

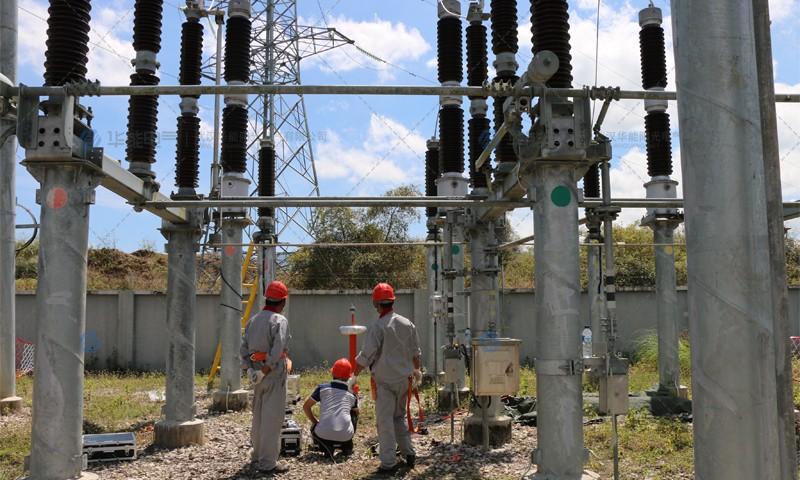

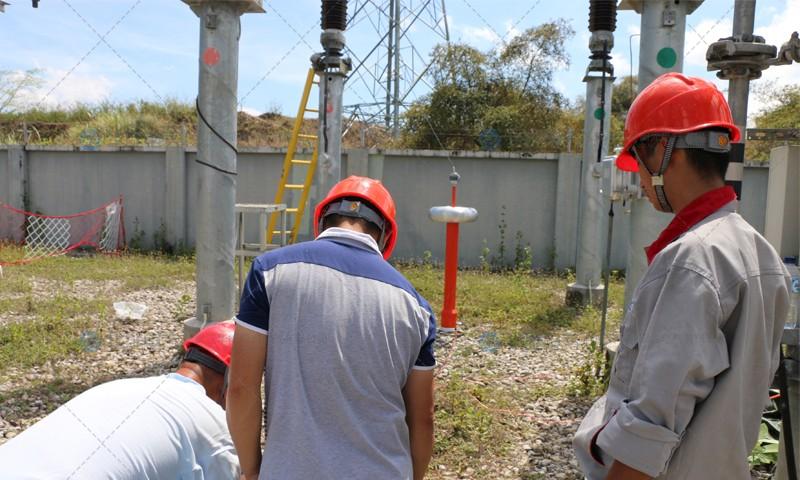

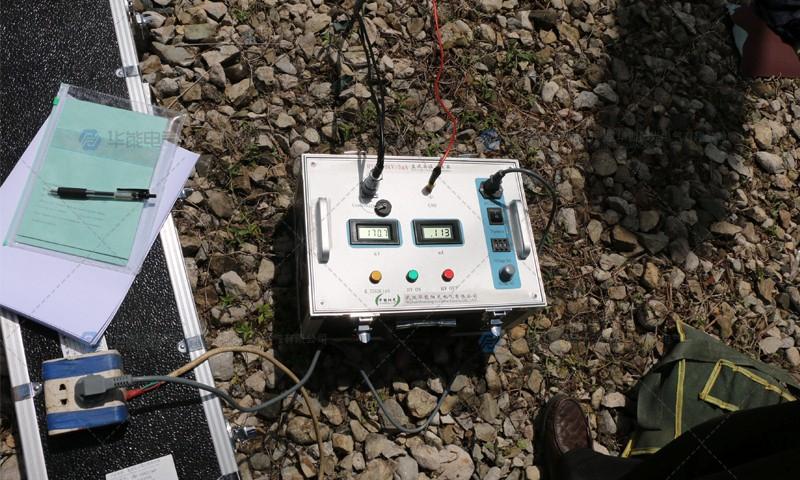

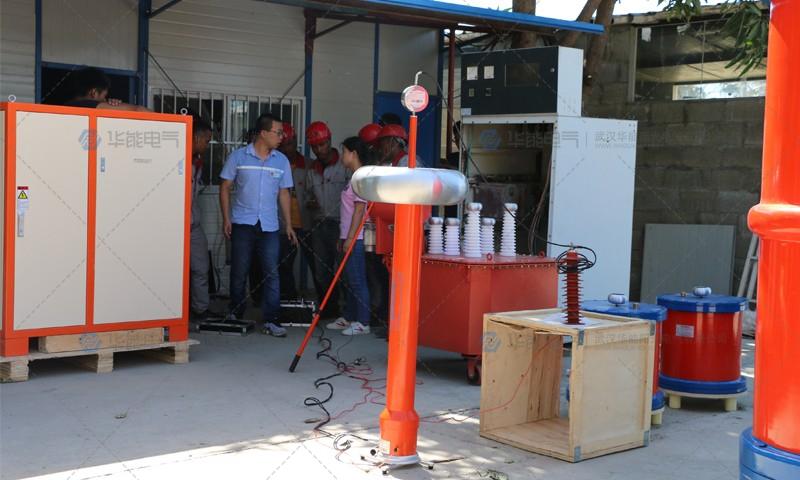

产品图集
