电力变压器是电力系统重要的运行设备之一，它的正常运行与否对电网安全运行影响很大。从事故分析来看，很多事故是局部故障扩大引起的突发事故。但目前对设备运行状况的判据依赖于预防性试验，由于预防性试验周期长，现行的预防性试验项目对绝缘的发展性故障反应不灵敏。以及发展速度在几天到几周的局部缺陷往往不能及时发现，这种局部缺陷在几周甚至更短时间内扩大造成的事故在变压器事故统计中占较大比例。因此，实施变压器的在线监测已成为绝缘诊断的一个重要组成部分。

另一方面现行我国电力系统的体制改革，对电网输送电能的可靠性和经济性提出了更高的要求，即用最低的成本，建设具有足够可靠水平的输配电网络。但长期以来形成的定期检修制度已不能满足这样的生产目标，为了解决激烈的市场竞争迫使电力企业面临的诸如如何提高可靠性、如何有效控制检修成本、合理延长设备使用寿命等棘手问题，对电气设备特别是变压器实行状态检修已成为必然。通过实时监测高压设备的实际运行情况，提高电气设备的诊断水平，做到有针对性的检修维护，才能达到早期预报故障、避免恶性事故发生的目的。在目前变压器在线监测技术中，油中气体分析法（DGA）是相对较为成熟、最有效、最受电力部门欢迎的技术之一，油中气体分析法在 1996年的 DL/T 596预试规程中已经列为油浸变压器 32项预试项目中的第一位。

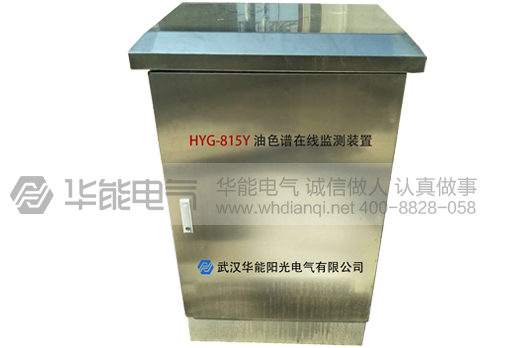

HYG-815Y变压器油色谱在线监测系统（多组分原理）是基于气相色谱技术的变压器油中溶解多组分气体在线监测产品。系统能按确定的周期在线检测出变压器油中溶解 H2、CO、CO2、CH4、C2H2、C2H4、C2H6等全组分气体的含量。并通过专家系统判断是否存在潜伏性故障，是过热性故障还是放电性故障，并按设定的报警值进行声光报警。在线监测系统能通过手机短信把每次检测结果及时发送到相关人员手机上，便于及时了解到变压器运行状态。

HYG-815Y系统由气体采集模块、油气分离模块、气体检测及数据采集模块、谱图分析模块等几部分构成。

气体采集模块实现变压器油气的分离功能。在油气分离模块中，采样油通过真空脱气装置实现油气分离，气体流经色谱柱后实现多种气体的分离，分离后的气体在色谱检测系统中，实现由化学信号到电信号的转变。气体信号由数据采集模块采集后通过通讯口上传给后台监控系统，该系统能进行谱图的分析计算，并根据气体标定数据自动计算出每种气体的浓度值。故障诊断系统根据气体浓度值，用软件系统内的变压器故障诊断算法自动诊断出变压器运行状态如发现异常系统能诊断出变压器内部故障类型并给出维修建议。

表：HYG-815Y产品型号及配置

注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。若想了解更多华能产品目录列表查看。全国服务热线4008828058
