1. 技术参数

额定容量： 140 kVA

额定频率： 50   Hz

额定电压：   35   kV

额定电流：4 A

可调电感量范围：12~30H

可调间隙范围:0~320mm

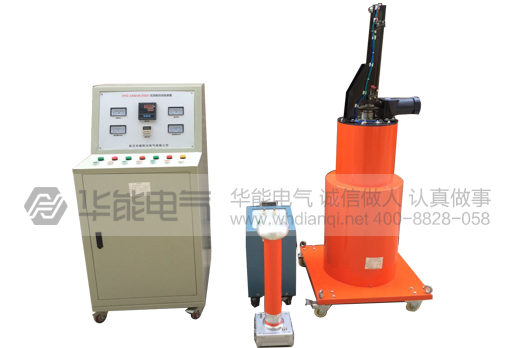

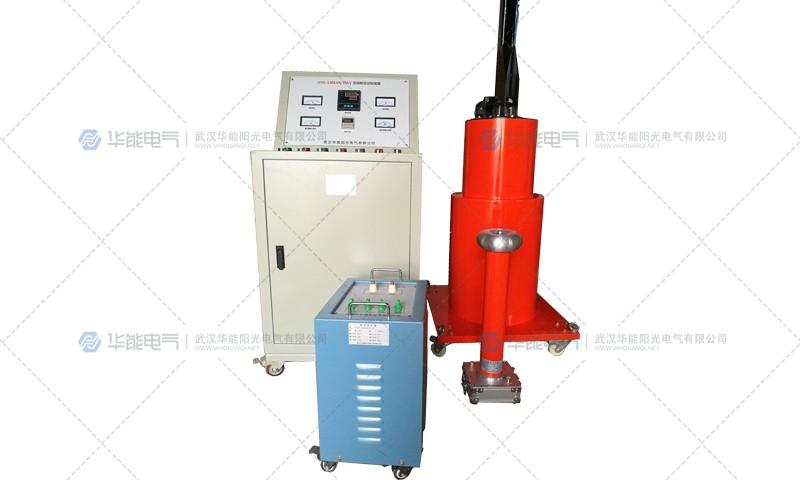

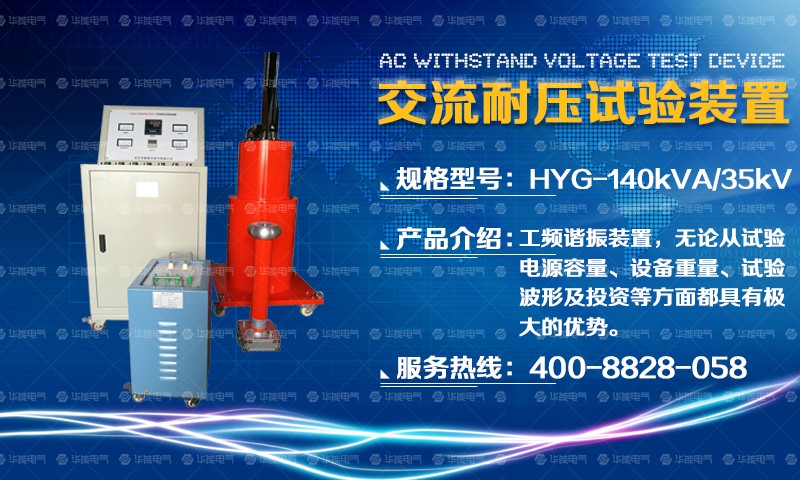

2. 装置组成

激励变压器HYG-16kVA/4kV/0.4kV           1台

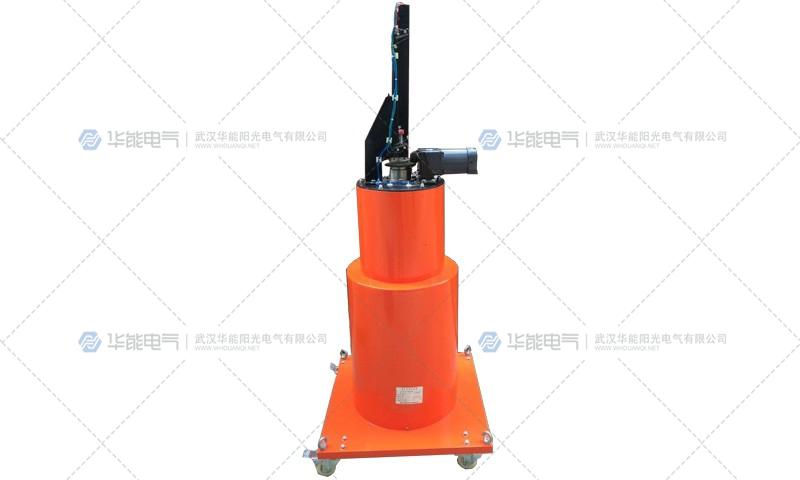

可调电抗器HYG(TL)-140kVA/35kV                 1台

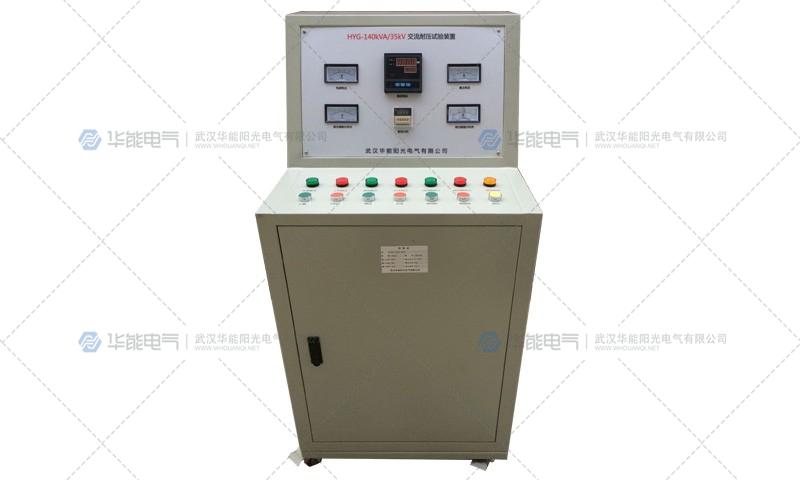

控制台HYG-16kVA/380V                       1台

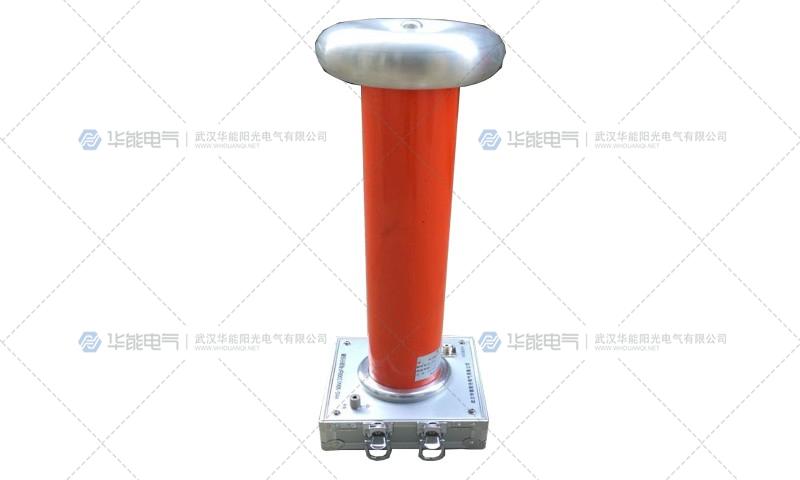

交流分压器HYG-50kV/2000pF                       1台

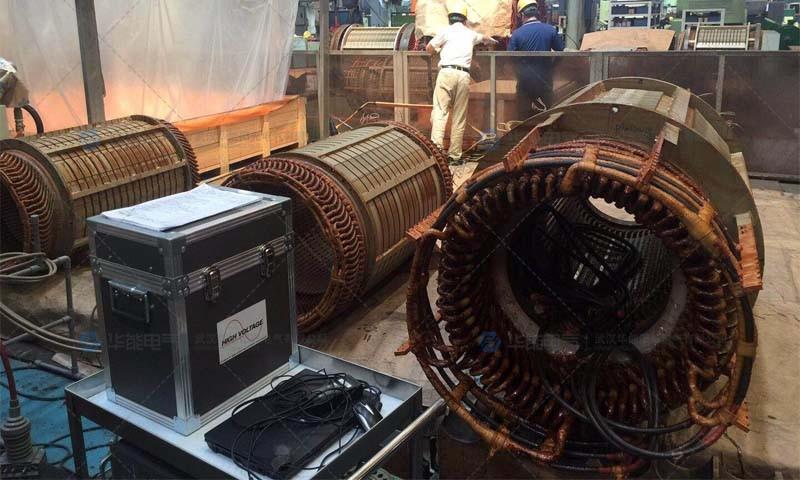

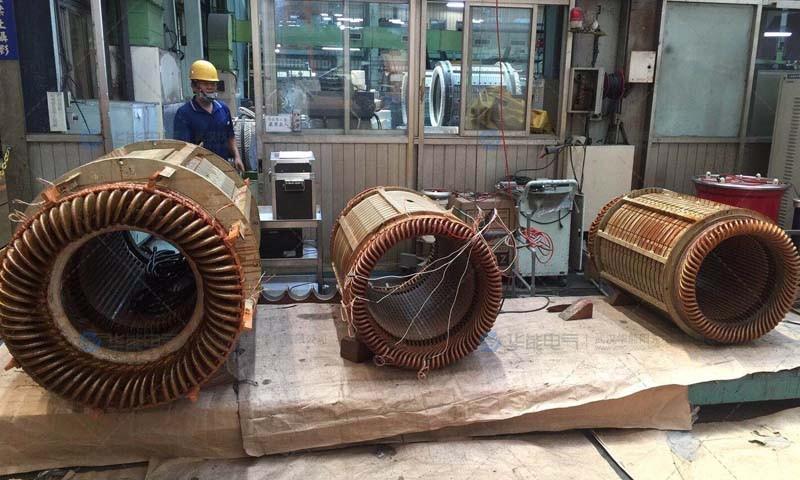

工频谐振有串联谐振和并联谐振两种方式，这两种方式取用电源容量的补偿效果基本相同，达到全补偿后，输入容量都可降为试验输出容量的1/Q以下。

串联谐振耐压电路的主要特点是：

由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下（1/ Q>10）；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全；

串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率（THD）极小，优于现有所有类型的交流耐压设备；

试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的（1/Q）能有效防止击穿后扩大对故障点的损伤；

闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长（秒数）是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。

并联谐振具有串联谐振同等的无功补偿及其相应的优点，但不能充分具有串联谐振所具的其他三项特点。一般大多采用串联谐振交流耐压的方式。

为了试验的安全和顺利进行，在进行串联谐振耐压试验时，必须是先在给定的很低的起始激励电压UJ0下（一般为几百伏），调节L使其达到全谐振L0，在较小的脱谐度ST范围内缓缓升压，至UC达到预定的耐压值。
