测量速度：单相绕组1.5分钟-3分钟

输出电压：Vpp-10V(25V)，测试中自动调整

输出阻抗：50Ω

输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）

扫频范围：50Hz－2MHz 或 50Hz－10MHz（选配）

频率精度： 0.001%

扫频方式：线性或对数，扫频间隔和点数可任意设置

曲线显示：幅频曲线（相频曲线，选配）

测量动态范围宽：－120dB～20dB

供电电压：AC220V±10%

主机重量：仅2 kg

仪器主要技术特点：

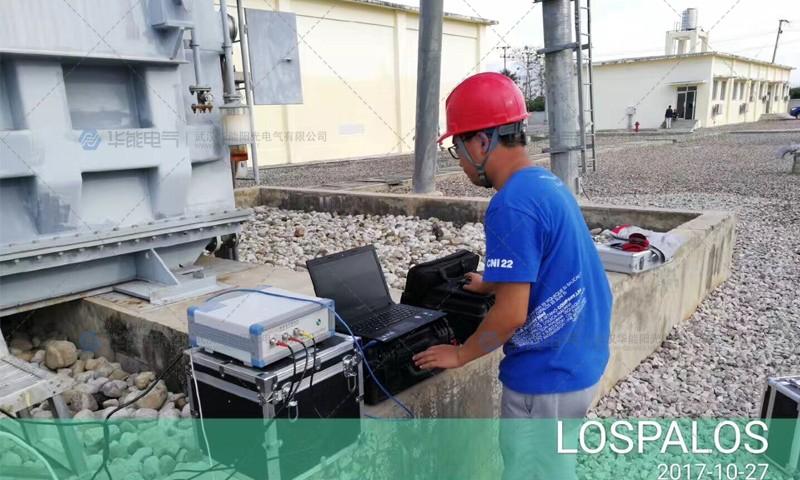

采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

测量速度快，对单个绕组测量时间3分钟以内。

频率精度非常高，精度高于0.001% 。

数字化频率合成，频率稳定性更高。

5000V电压隔离、充分保护测试电脑安全。

可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。

软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。

软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。

测试分析软件主要特色：

采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。

采用数据库保存测试数据，对测试数据的管理简洁方便。

可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。

软件人性化特点明显，测量的各种条件多为选择项，不用在现场做很多的输入，使用更加方便。

软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。

软件界面简洁、直观、实用。
