HYG2675D-II型绝缘电阻测试仪是一种测量各种电子元件、介质材料、整机等绝缘性能的测量仪器。符合电子工业部标准GB6587.1《电子测量仪器环境实验总纲》中的第Ⅱ组的要求。
-
产品简介
WUHAN
HUANENG ELECTRICHYG2675D-II型绝缘电阻测试仪是一种测量各种电子元件、介质材料、整机等绝缘性能的测量仪器。具有测试速度快、稳定性好、测试精度高，操作简单，携带方便等特点。本仪器符合电子工业部标准GB6587.1《电子测量仪器环境实验总纲》中的第Ⅱ组的要求。
-
产品参数
WUHAN
HUANENG ELECTRIC型号
参数
HYG2675D-II
测试电压
DC:250V/500V/1000V
测试电压精度
≤±5%读数值
绝缘电阻范围
1MΩ～10000MΩ
电阻测量精度
±（5%测量值+5个字）
时间控制
3S～999S；0=连续输出（1S～3S内测量值不考核）
时间精度
≤±5%
显示方式
LCD液晶显示
试验电压带载
2mA
仪器功耗
20W（不包括供电电源装置）
测试判别
合格/不合格 不合格声光报警
通讯接口
RS232或485接口（选配件，用户订货时需说明；默认无该功能）
环境要求
相对温度：≤75%RH 环境温度：0℃～40℃
周围无强力电磁场干扰源；大量灰尘和腐蚀性气体；通风良好
重 量
3.5kg
体 积
280×89×400
电 源
220V≤±10% 50Hz≤±2Hz
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。若想了解更多华能产品目录列表查看。全国服务热线4008828058
-
产品特征
WUHAN
HUANENG ELECTRIC工作原理

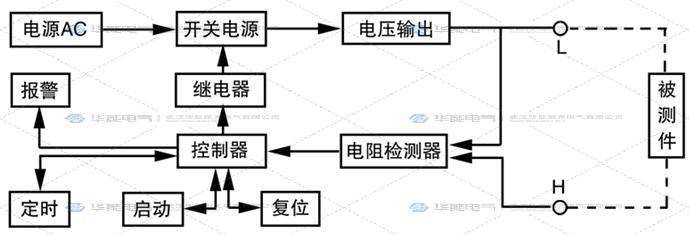

1、测试电路方框图
HYG2675D-II绝缘电阻测试仪工作原理框图
2、各部分说明:
1. 开关电源：由控制器控制继电器有释放与吸合，产生250V/500V/1000V直流高压电。
2. 控制器：根据来自电阻检测器、“TEST”、“RESET”及定时器的信号，控制继电器是否接通及报警电路是否报警。
3. 电阻检测器：通过电压及流过被测件的电流，转化成电阻值，与设置电阻值相比较，然后输出检测信号给控制器。
4. 定时器：按“TEST”按钮后输出电压，定时器开始定时，定时时间到后，通过控制电路使高压断开，从而达到定时测试的目的。
5. 报警：在测试过程中，当电阻值低于所设定的电阻预置值时，控制器发出指令，从而推动蜂鸣器及不合格判定“红灯”点亮，发出声光报警，同时切断高压。
-

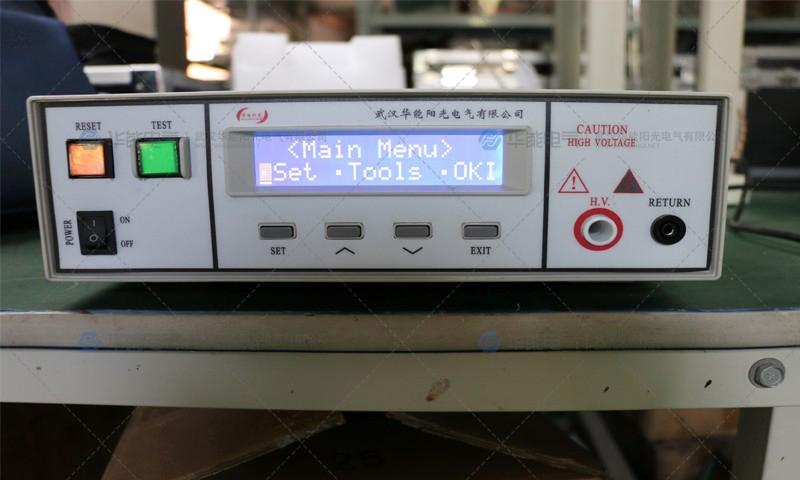

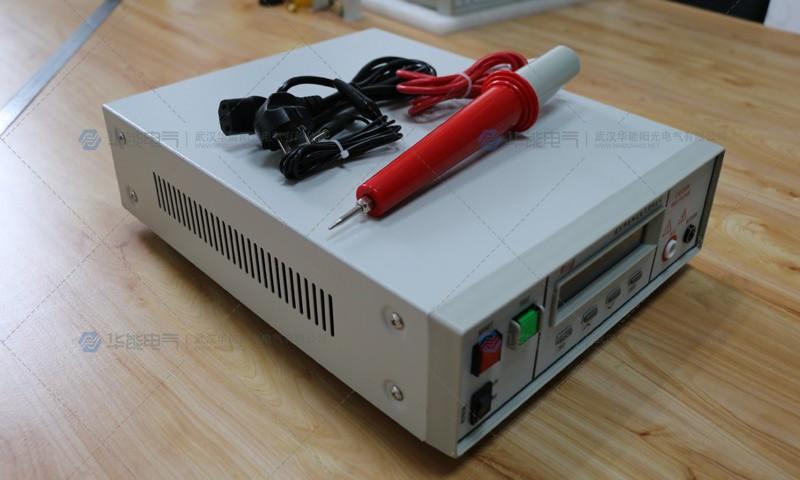

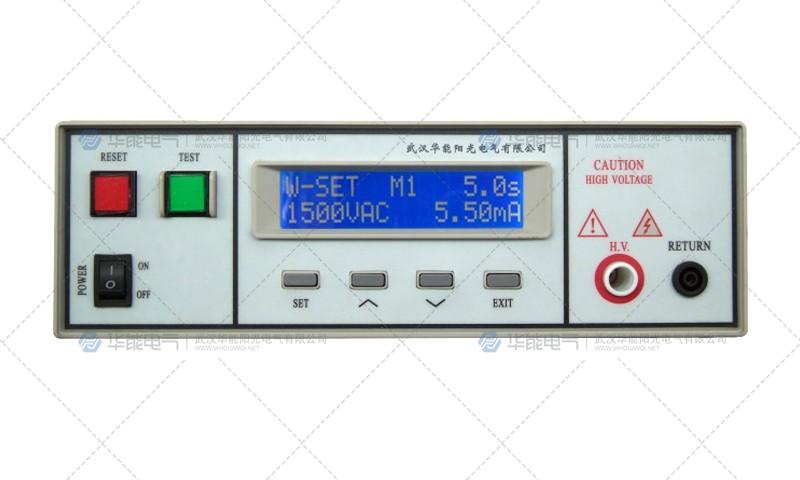

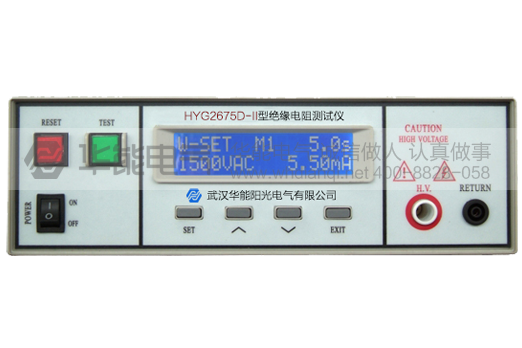

产品图集
