HYG-2005多通道局部放电检测仪是我们继HYG－2004、HYG－2002、 HYG－2007型局部放电检测仪后研制开发生产的又一新颖仪器。参照国际电工委员会（IEC）标准。
-
产品简介
WUHAN
HUANENG ELECTRICHYG-2005多通道局部放电检测仪是我们继HYG－2004、HYG－2002、 HYG－2007型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，HYG-2005多通道局部放电检测仪比、HYG－2004局放仪在设计上更完善，使用上更方便，性能上更可靠。
-
产品参数
WUHAN
HUANENG ELECTRIC1、测量通道数：3通道（标准）
2、可测试品的电容量范围6PF~250µF。
3、检测灵敏度允许电流（见表一）：
表一、检测灵敏度及输入单元允许电流值。
输入单
元序号
调谐电容范围
灵敏度（PC）
（不平衡电路）
允许电流有效值
不平衡电路
平衡电路
1
0～25～100PF
0.02
30mA
0.25A
2
25～100～400PF
0.04
50mA
0.5A
3
100～400～1500PF
0.06
120mA
1A
4
400～1500～6000PF
0.1
0.25A
2A
5
1500～6000～25000PF
0.2
0.5A
4A
6
0.006～0.025～0.1μF
0.3
1A
8A
7
0.025～0.1～0.4μF
0.5
2A
15A
8
0.1～0.4～1.5μF
1
4A
30A
9
0.4～1.5～6.0μF
1.5
8A
60A
10
1.5～6.0～25μF
2.5
15A
120A
11
6.0～25～60μF
5
25A
200A
12
25～60～250μF
10
50A
300A
7R
电阻
0.5
2A
15A
4、椭圆扫描时基：
（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。
（2）旋转：以30°为一档旋转，调整观察角度。
（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安。
5、显示单元
（1）采用5.6寸矩形液晶显示器，色彩显示清晰。
（2）工作方法：椭圆、直线显示，连续、暂停测量。
6、放大器
（1）3dB低频端频率fL：10、20、40KHZ任选。
（2）3dB高频端频率fH：80、200、300KHZ任选。
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。
（4）正负脉冲响应不对称性<1dB。
7、时间窗
（1）窗宽：可调，50Hz 下15°～ 150°。
（2）窗位置：每一窗可旋转0°～ 170°。
（3）两个时间窗可分别或同时开。
8、脉冲峰值表
（1）数字显示：以3位半LED数字表显示
0—100 误差：±3%（以满刻度计）。
9、试验电压表
（1）量程200KV（需使用电阻或者电容分压器）。
（2）显示：3位半数字电压表。
（3）误差：±3%。
10、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符。
（2）零标志与所有椭圆扫描频率相一致。
11、结构
（1）体积：宽430×高90×深480 mm3
（2）重量：约12KG。
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。若想了解更多华能产品目录列表查看。全国服务热线4008828058
-
产品特征
WUHAN
HUANENG ELECTRICHYG-2005多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积液晶显示器，试验波形显示清晰，可采用连续测量或者单次测量方式，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表数字显示。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。
HYG-2005局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。
-

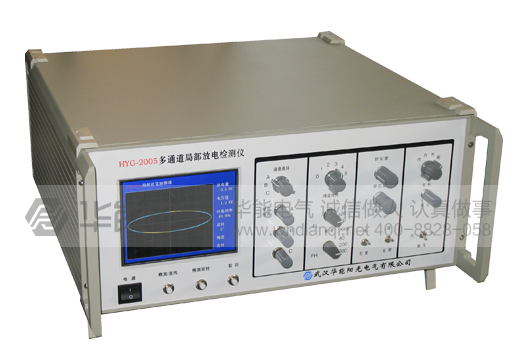

产品图集
