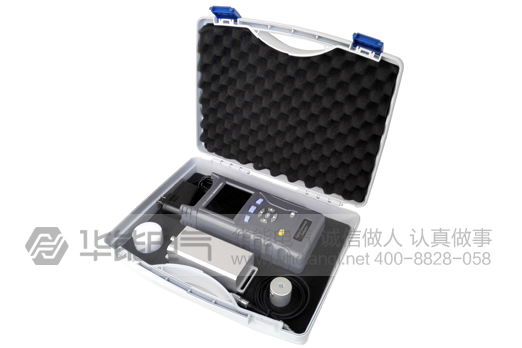

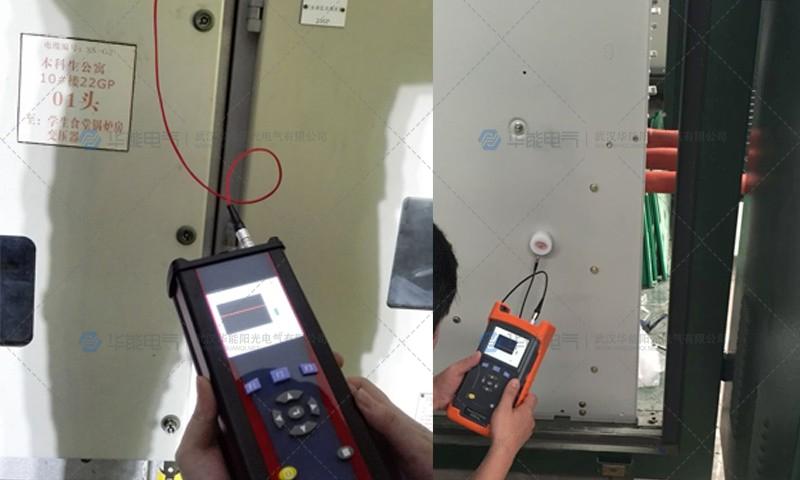

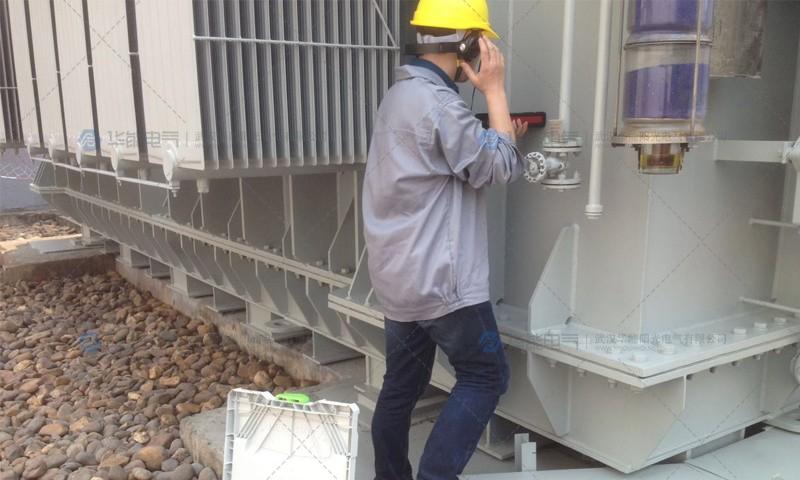

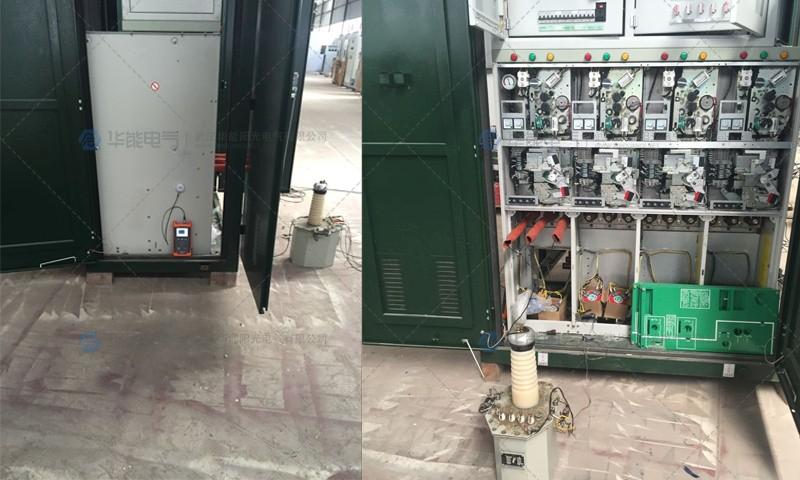

1、适用范围：采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行检测及定位。

2、传感器配置

标配：超声波传感器(UA)、地电波传感器(TEV)

选配：变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器，也可根据用户要求定制。

2、检测原理：超声波法(UA)、地电波法(TEV)及特高频法(UHF)。

3、检测频带：

 超声波: 40～200KHz

   地电波: 3~100MHz

 特高频: 300~2000MHz

4、测量范围：

超声波： -90～80dB

地电波： -80～10dBm

特高频： -80～10dBm

5、灵敏度：最小10pC(具体取决于传感器与放电源之间的距离)。

6、传感器：

① 超声波传感器：20～200(kHz);

② 地电波(TEV)：5 ~ 100MHz。

③ 特高频传感器：300～2000(MHz)，具备定向接收特性；

7、具有内置超声传感器，地电波、超声波二合一传感器，可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件；

8、软件功能：

① 连续检测特高频、地电波及超声波信号，判断是否存在局部放电；

② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断；

③ 具备数据的现场存储功能。

9、仪器特征：

① 屏幕显示：高对比度 3.5 英寸TFT彩屏。

② 数据存储：可保存 1000 组测试数据。

③ 工作电源：内置 8.4V 锂电池，可连续工作 8 小时。

④ 电源：输入100-240VAC，输出8.4V/3A，充电时间3～4小时。

⑤ 外形尺寸：230 × 120 × 55(mm)。

⑥ 仪器重量：0.7kg。

⑦ 使用温度：-25℃～45℃。

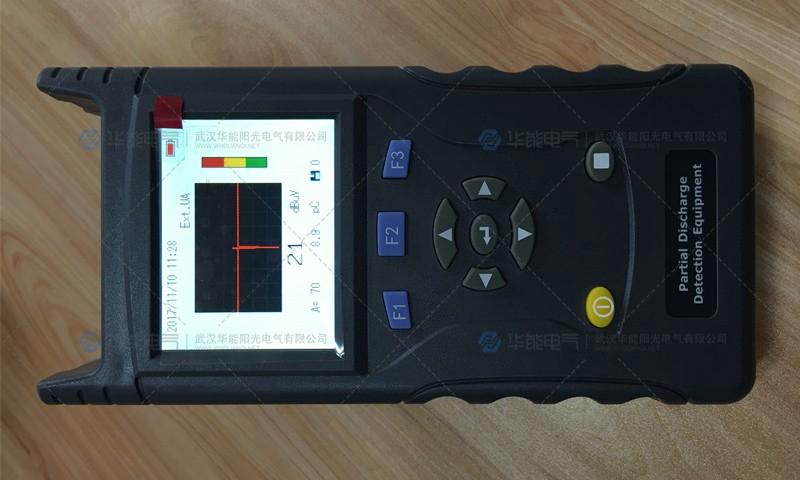

本产品采用便携式结构，内含信号接收及数据处理模块，具备多种分析模式，可方便地对电气设备局部放电所产生的特高频信号及超声波信号进行测量。与同类产品相比具有操作便捷，功能强大的特点。

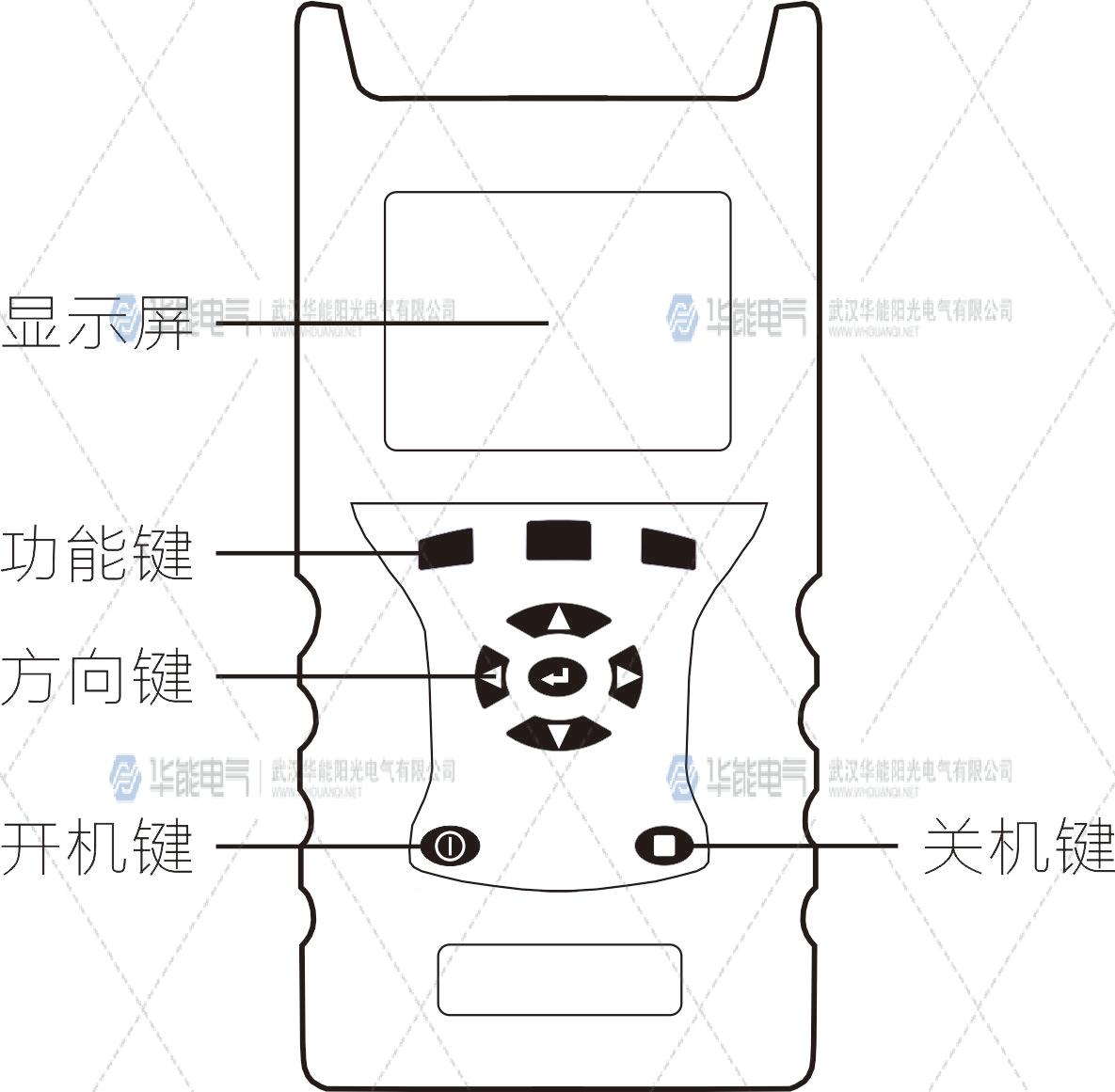

本产品键盘布局如下所示：

1) F1键：在测试过程中按下“F1”键用于存储当前的测量数据；

2) F2键：通过“F2”键可以调出主机存储器内的历史数据；

3) F3键：在测量界面时F3键用于切换传感器类型，在数据管理或设置界面中为退出键；

4) 方向键：上下方向键在测试时用于增益的调节，可以在0～90dB之间调节；在功能设置中用于调整时间等；在历史数据浏览中用于上下翻页；

图二 键盘布局图

5) 确认键：测试中按下确认键即可进入设置菜单；

6) 电源：开启和关闭仪器电源，需要长按 3 秒钟方可生效；

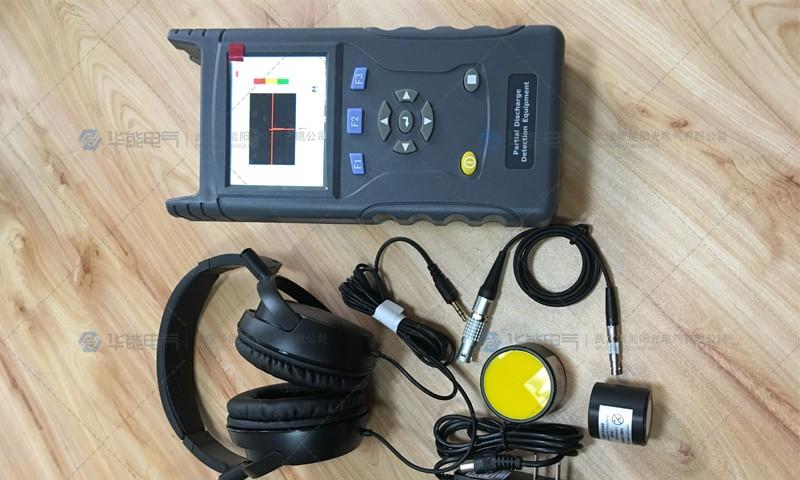

本产品主机除了内置一个超声传感器外还配备一个外部传感器接口，TEV传感器、外置超声波传感器均通过该接口连接，采用同一接口设计，使操作更为简单。

注意：外置传感器接口采用进口接插件，在插入外置传感器接头时请将接头的标志方向与插座的标志方向一致后径向插入，听到“咔擦”声后表示连接成功，切勿旋转接头，以免损坏接插件。拔出传感器接头时只需要拿住金属外壳的接头往外拔即可，切勿拉拽连接线。
