广泛适用于微特电机、中小型电机、高压电机、变压器、继电器、电磁阀等绕组的匝间绝缘试验。
-
产品简介
WUHAN
HUANENG ELECTRICHYG-30T匝间耐压试验装置采用“脉冲波形比较法”，以高压脉冲对电机或线圈绕组进行等效过电压模拟试验来检验线圈绕组的阻抗对称、平衡情况。即具有一定波前时间和规定峰值的脉冲电压波交替地直接施加于同一设计的被试品和参照品线组上，利用冲击电压在两者中引起的衰减振荡波形有否差异来区别电机绕组匝间绝缘是否良好，其差异程度反映了线圈匝间故障严重程度，对匝间短路、线圈电晕放电、局部短路、接线错误、线圈平衡等均有良好的鉴别。由于施加的高压脉冲波前时间短，能量小，故被认为是无损试验。
HYG-30T匝间耐压试验装置采用单回路高压线路、峰值电压数字显示，波形显示，整机电路集成化，操作方便简单。广泛适用于微特电机、中小型电机、高压电机、变压器、继电器、电磁阀等绕组的匝间绝缘试验。
-
产品参数
WUHAN
HUANENG ELECTRIC脉冲峰值电压：0-5KV和3-30KV手动切换
满足额定电压380V～1140V～10000V高压电机匝间耐压试验。
峰值测试误差：≤5%。
波形上升时间：0.2μS或1.2us±30% /50us±20%。
冲击试验计数：1～9999次。
充电电压：0～5KV和3.0～30.0kV。
充电时间：整定范围 10～180s 。
工作电源：220V±5% 50Hz。
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。若想了解更多华能产品目录列表查看。全国服务热线4008828058
-
产品特征
WUHAN
HUANENG ELECTRIC成套设备采用一体化柜式可移动式结构，柜体底部为高压绝缘仓、内置充电电源、冲击发生器本体、高压弱阻尼分压器等高压设备；上部分为控制与测量部分，放置示波器、智能控制箱、计算机及显示器等。
性能特点
采用PLC可编程控制器技术，使控制系统实现超小型化及高可靠性能的智能自动控制和测量；配合我公司的数字化测控系统很方便的与计算机连接，实现计算机智能自动控制、测量和管理 。
一体化的设计使系统更加简便、安全、耐用。
关键器件及面板全部采用优质进口器件，质量可靠、外观豪华、操作自如。
操作界面采用液晶屏，可灵活编程并进行控制软件升级。界面具有画面提示功能，可实现人机对话，操作方便，不易出错。
具有控制、测量、保护、连锁、告警、提示各种功能，可有效地保护人身和系统的安全，并可实现自动控制、程序控制，功能可拓展。/p>
由用户自由设定和保存实验参数 ，灵活方便，系统还可自动记忆当前实验的各种状态和设置，当实验未完时，下次启动系统可自动继续进行上次未完的实验。
-

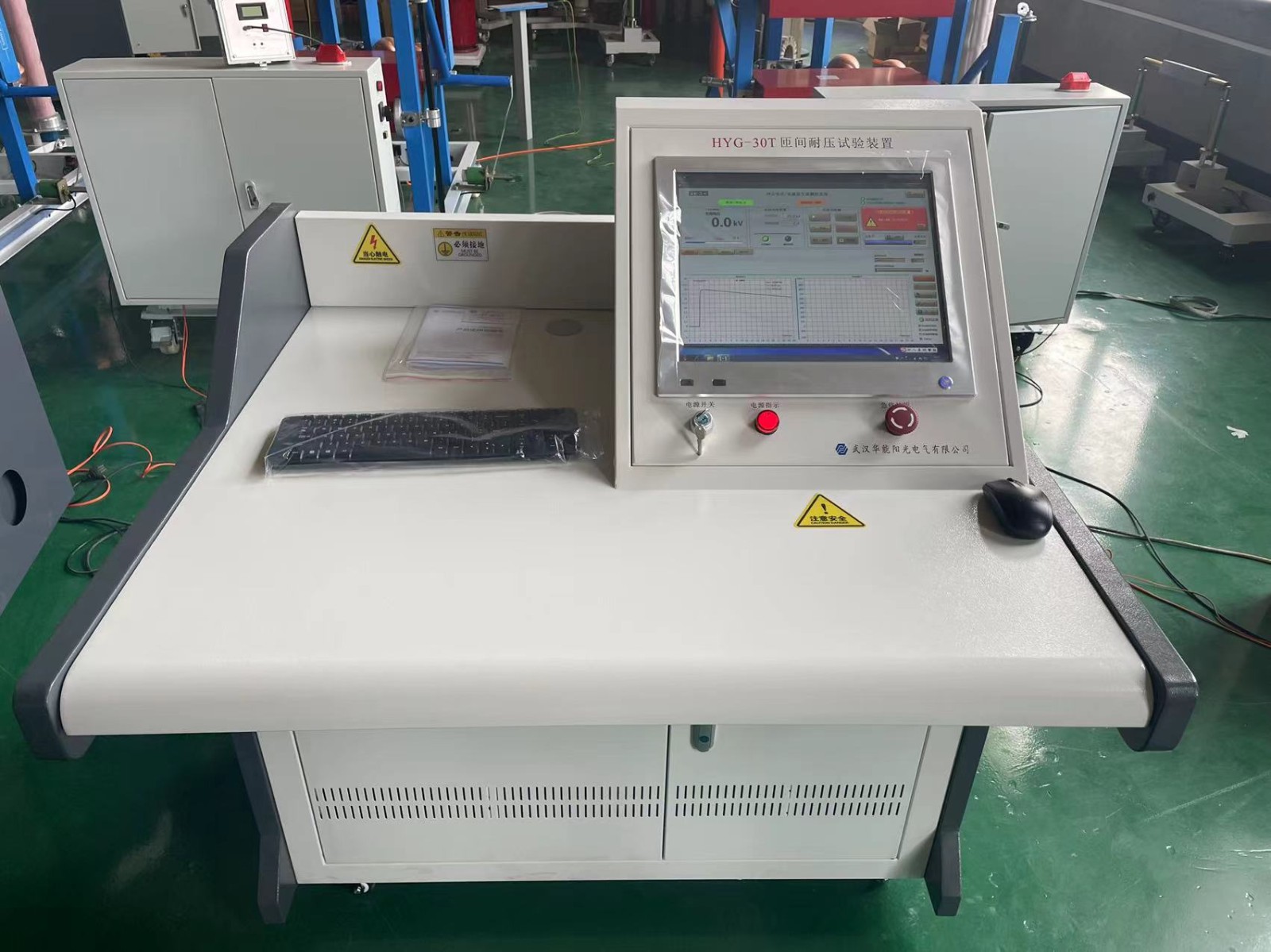

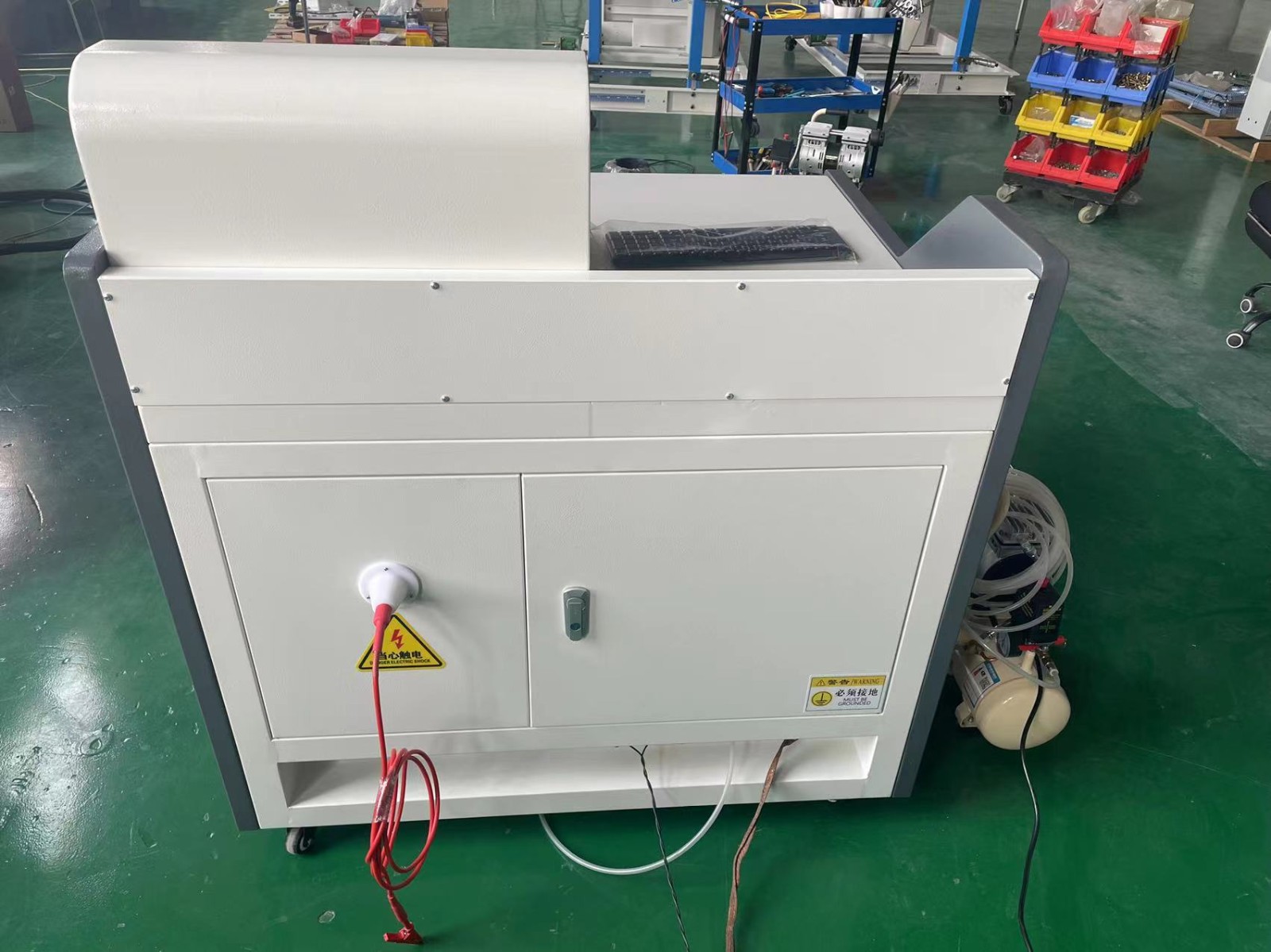

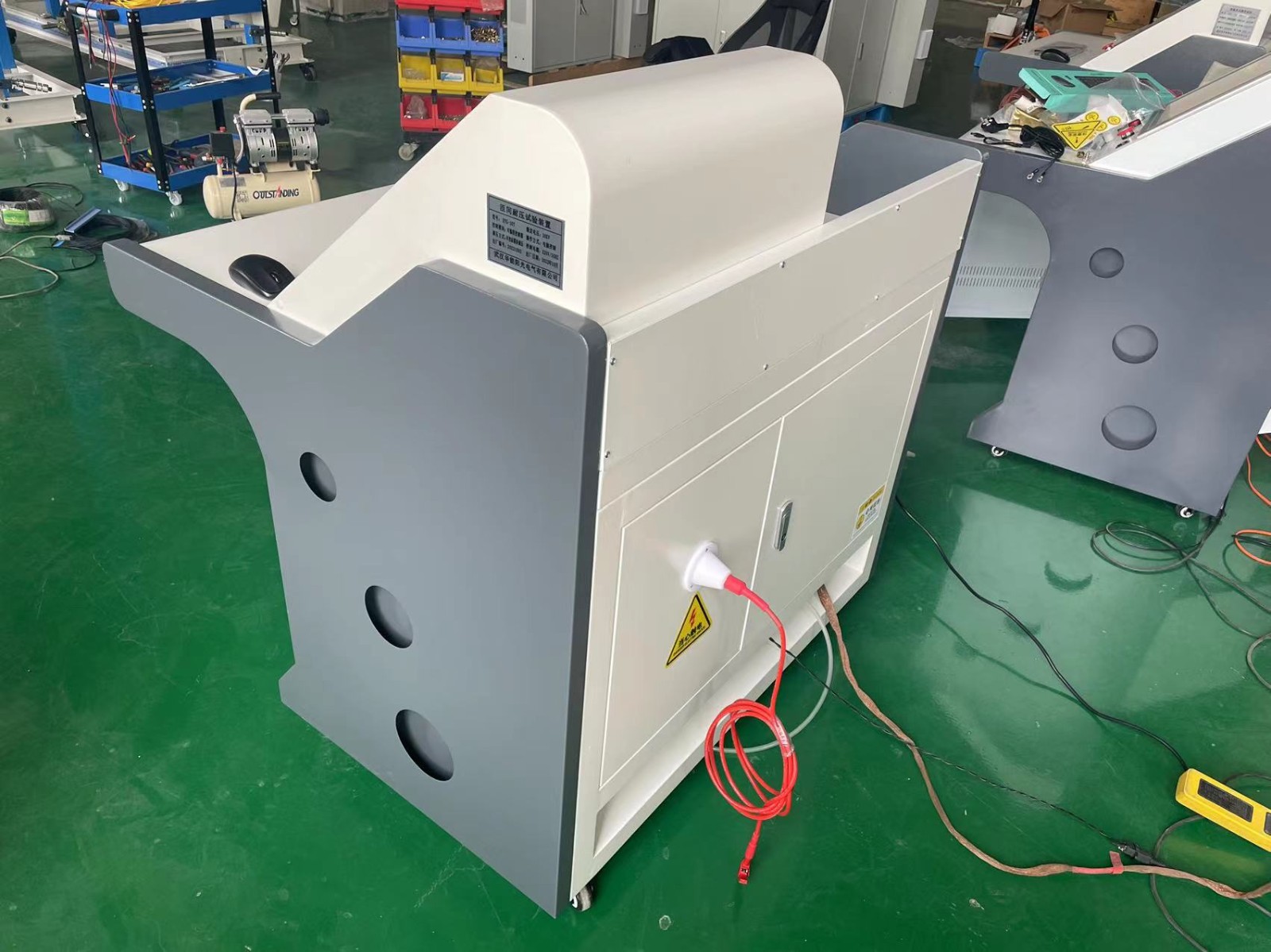

产品图集
WUHAN
HUANENG ELECTRIC
