匝间冲击耐压测试仪（即数字式程控匝间仪）可高效的、非破坏性的对有线圈绕组的部件进行电气试验
我公司可定制非标耐压产品及设备!
-
产品简介
WUHAN
HUANENG ELECTRIC匝间冲击耐压测试仪（即数字式程控匝间仪）可高效的、非破坏性的对有线圈绕组的部件进行电气试验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压，比较两者的瞬态波形，以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减振荡的波形，可同时判断该绕组的电感量、品质因素、绕组的圈数差及匝间短路的情况，在有铁芯的情况下，还可以判断其材质的差别等。在施加高压脉冲的情况下，电晕放电的发生还可以对绝缘不良进行判断。总之，标志线圈品质的各个要素，可以在极短的时间内检查完成。
-
产品参数
WUHAN
HUANENG ELECTRIC脉冲峰值电压范围
100 V～3300V任意设置（步进100V）
脉冲峰值电压精度
±5%
触发方式
手控、远控
检测判断模式
面积的差；差的面积
重复精度
±1%
存储波形能力
63组
声响方式
不合格声响；合格声响；静音
采样频率
612kHz～10MHz
整机功耗
25W
电压设置
程控
最小电感量测量
300µH
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。若想了解更多华能产品目录列表查看。全国服务热线4008828058
-
产品特征
WUHAN
HUANENG ELECTRIC本仪器通过微型计算机技术把波形的各种参数量化处理，再用直观的波形和数据进行显示和判断，操作简单，判断准确，自动化程度高。

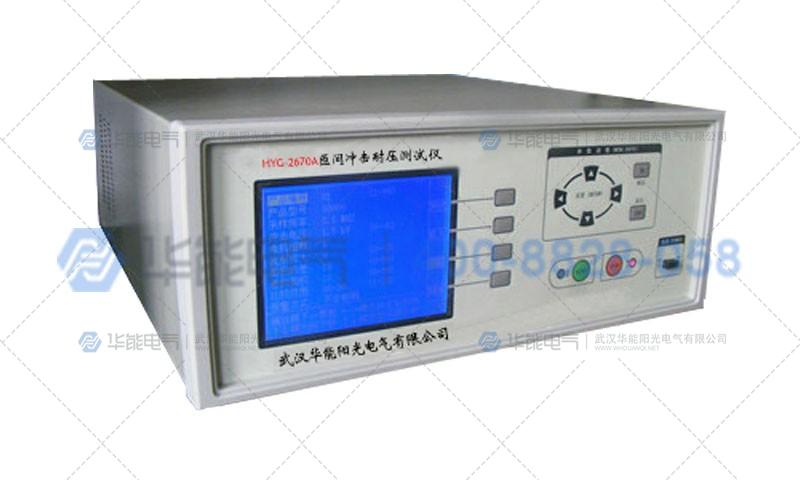

HYG-2670A匝间冲击耐压测试仪以微型计算机为核心，由它控制高压脉冲发生器对线圈施加一次极短时间的高压脉冲；线圈在脉冲作用下和仪器内部的电容产生自由衰减振荡，然后此振荡波形经PLD控制的高速A/D采集处理后，送至微型计算机，经微型计算机进行时间、电晕、面积等参数的运算，处理结果保存在电子存储器中，并用直观易懂的文字、数据及图形显示在液晶屏上；从而保证了波形重现的真实性。并且根据用户设定的条件对合格或不合格者进行报警处理。
-
