直流高压发生器是根据中国电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
-
产品简介
WUHAN
HUANENG ELECTRIC1.概述
直流高压发生器是根据中国电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
本仪器采用高频倍压电路，应用PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。
本仪器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合最新科技、选用最新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
2. 仪器功能
本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，亦可作静电吸尘、喷涂等电源。
3. 执行标准
序号
标准名称
1
DL/T848.1-2004 高压试验装置通用技术条件 第1部分：直流高压发生器
2
DL/T596-2005 电力设备预防性试验规程
3
GB11032-2010 交流无间隙金属氧化物避雷器
4
GB/T 16927.1-2011 高电压试验技术 第1部分：一般定义及试验要求
5
DL/T474.2-2006 现场绝缘实验实施导则:直流高电压试验
6
GB/T.311-2012 高压输变电设备的绝缘配合
-
产品参数
WUHAN
HUANENG ELECTRIC规格
技术参数
60/2
60/3
60/5
120/2
120/3
120/5
额定电压（kV）
60
60
60
120
120
120
额定电流（mA）
2
3
5
2
3
5
额定功率（W）
120
180
300
240
360
600
整机质量（kg）
9
10
整机体积（mm³）
465×390×190
565×390×190
倍压筒高度（mm）
440
535
输出电压精度
±(1.0%读数±2个字)
输出电流精度
±(1.0%读数±2个字)
纹波系数
≤0.5%
工作方式
间断使用，额定负载30分钟
过载能力
空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源
AC220V±10% 50HZ
工作环境
温度： -10-40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权。
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。若想了解更多华能产品目录列表查看。全国服务热线4008828058
-
产品特征
WUHAN
HUANENG ELECTRIC1.输出电压稳定：采用高频倍压电路，应用PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。
2.保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3.0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4.零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5.过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。

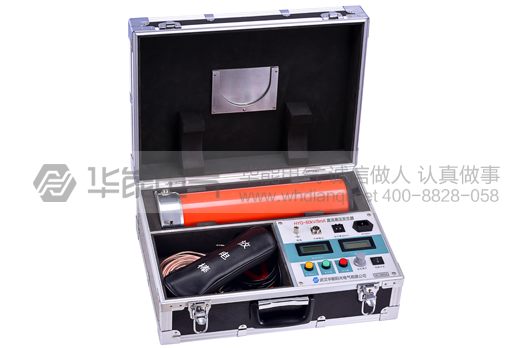

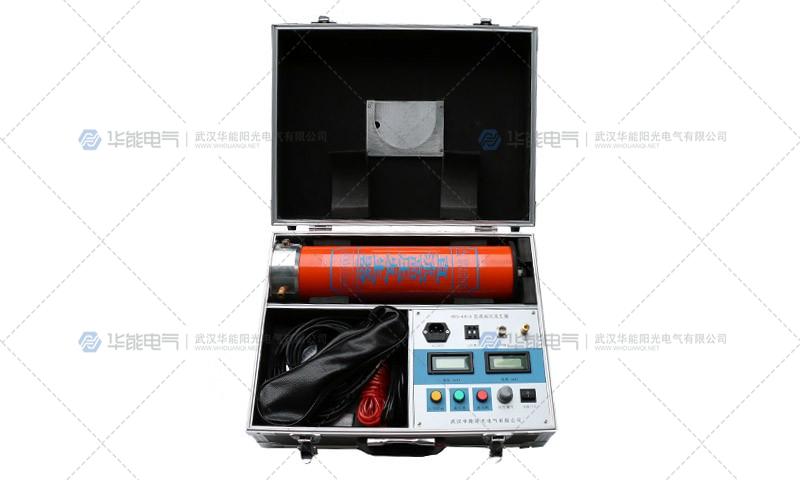

6.一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7.性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。

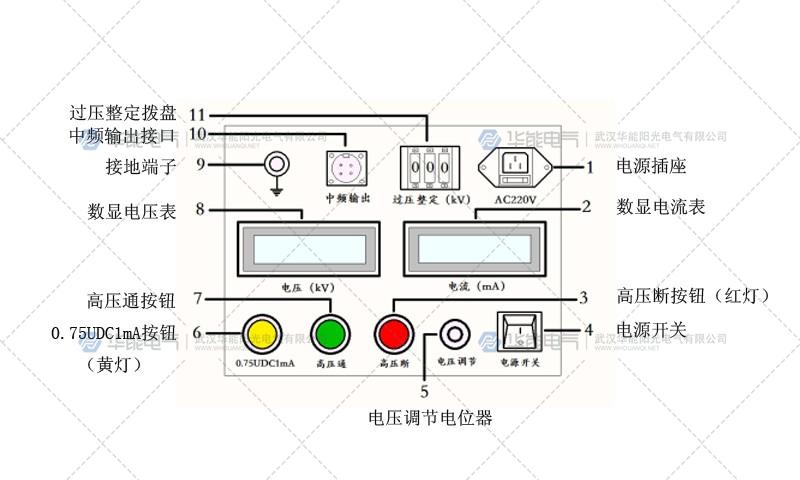

8.操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。
-
产品图集
WUHAN
HUANENG ELECTRIC
