HYG-800kV/10mA直流高压发生器可用于10kV、35kV系统电气设备避雷器、变压器直流高压试验，同时可用于220kV分节、110kV及以下氧化锌避雷器直流试验的直流耐压试验。
-
产品简介
WUHAN
HUANENG ELECTRICHYG-800kV/10mA直流高压发生器可用于10kV、35kV系统电气设备避雷器、变压器直流高压试验，同时可用于220kV分节、110kV及以下氧化锌避雷器直流试验的直流耐压试验。
-
产品参数
WUHAN
HUANENG ELECTRIC1、使用条件
序号
名称
单位
要求
1
周围空气温度
最高气温
℃
+40
最低气温
℃
0
2
海拔
m
＜1000
3
湿 度
最大湿度
%
85
4
电源
最高电压
V
418
最低电压
V
342
频率
Hz
50
相数
三相四线
5
接地方式
直接接地
2、详细技术参数
序号
项目
要求
1
额定频率
50Hz
2
相数
三相四线
3
额定工作电压
380V±10%、50Hz
4
额定输出电压
负极性800kV
1.1倍额定电压（空载）
5
额定输出电流
10mA
6
额定输出功率
8kW
7
输出电压分挡
（可以单独使用）
一节倍压，0～400kV连续可调
二节倍压，0～800kV连续可调
8
电压稳定度
≤1.0%
9
电压调节度
0.1%
10
电压指示示值误差
3%
11
电流指示示值误差
3%
12
0.75功能按钮
高精度0.75UDC1mA单触按钮（精度≤1.0%），最适合氧化锌避雷器试验。
13
纹波因数
≤3.0%
14
工作制
额定负载允许连续工时时间30分钟
15
使用要求
可以分节使用
三、设备成套性
1、控制箱一台。
2、中频变压器一台。
3、倍压部分：上、下节倍压各一只倍压附件包括：可调水平支撑底架、绝缘拉杆、绝缘底座、均压环等一套。
4、外附测压电阻分压器上、下各一只（均压罩一套）。
测压分压器附件包括：可调水平支撑底架、绝缘拉杆、绝缘底座、均压环等一套。
5、限流电阻器一套
6、附件箱：放电棒一套、电源电缆、各联接电缆、高压引线、接地线组一套及随机工具。
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。若想了解更多华能产品目录列表查看。全国服务热线4008828058
-
产品特征
WUHAN
HUANENG ELECTRIC1、采用计算机控制技术，控制PWM脉宽调制、测量、保护及显示，在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息。
2、智能接地不良保护及报警功能（接地不良不能升压），测压回路断线保护（电压测量回路断线仪器不能升压），急停按钮，提高操作人员在作业过程中安全性。
3、应用最新PUM脉宽调制技术和大功率IGBT器件，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施使直流高压发生器实现了高品质，能承受额定电压放电而不损坏机器。
4.具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。
5、测试线与屏蔽线同轴引出，从而实现了真正的全屏蔽；电流表为4 1/2位数显表，可0-2000-20000μA自动换档，较大提高了泄漏电流的分辨率。
-

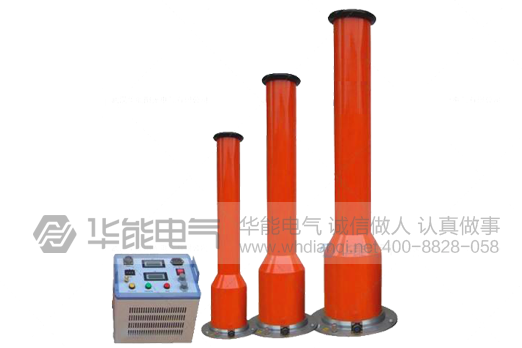

产品图集
