新型输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、4相电压6相电流并联型以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验
-
产品简介
WUHAN

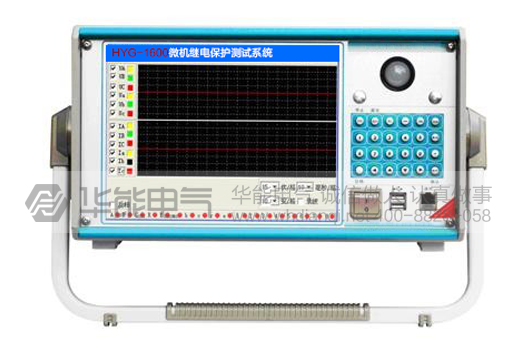

HUANENG ELECTRICHYG-1600微机继电保护测试系统装置硬件组成
高性能工业控制计算机
本装置采用高性能工控机作为控制微机，直接运行 Windows操作系统，装置面板带有10.4"TFT真彩色LCD显示器、轨迹球和优化键盘，不用外接鼠标或键盘就可直接使用。装置设有USB口、10-100M网口、串行通信口，可方便地进行数据存取、数据通信和软件升级等。
试验的全过程及试验结果均在LCD显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。操作控制由轨迹球和面板键盘进行。操作简单方便，只需简单的计算机知识，极易掌握。
装置面板上另外还装有USB口，若想使用外接鼠标和键盘，则在开机前分别插入，这样操作装置如同操作台式计算机一样。
数字信号处理器微机
装置采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。
D/A转换和低通滤波
采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度。
由于拟合点数密度高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证很高精度。
电压、电流放大器
相电流、电压一直坚持采用高性能线性放大器输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，并且输出波形干净平滑，对邻近设备无高频辐射干扰，可以较好地模拟各种短路故障时的电流、电压特征。
功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，时限越短。
开入、开出量
装置有10路开入和8路开出。
开关量输入电路可兼容空接点和0～250V电位接点。电位方式时，0～6V为合，11～250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。
开入部分与主机工作电源、功放电源等均隔离。开入地为悬浮地，所以，开入部分公共端与电流、电压部分公共端UN、IN等均不相通。
开关量电位输入有方向性，应将公共端接电位正端，开入端接电位负端，保证公共端子电位高于开入端子。现场接线时，应将开入公共端接＋KM，接点负端接开入端子。如果接反，则将无法正确检测。
开出部分为继电器空接点输出。输出容量为DC：220V／0.2A，AC：220V／0.5A。开关量输出与电压、电流、开入等各部分均完全隔离。各个开出量的动作过程在各个测试模块中各有不同，详细请参看各模块软件操作说明。
以下是两种常见的开出量接线示意图：
电位接点时
空接点时
专用直流电源输出
装置在机箱底板上装设有一路专用可调直流电源输出，分 110V 及 220V 两档，可作为现场试验辅助电源。为该电源还设置了一个电位器，可在 80％－110％ 范围内调节。该电源额定工作电流1.5A，可作为保护装置的直流工作电源，也可作为跳合闸回路电源。该电源如过载或短路，将烧坏相应保险（2A／250V），此时更换此保险管即可。
-
产品参数
WUHAN
HUANENG ELECTRIC交流电流输出
6相电流输出时每相输出（有效值） 0～30A 输出精度 0.1级
6相并联电流输出（有效值） 0～180A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率 450VA
6相并联电流最大输出时最大输出功率 1000VA
6相并联电流最大输出时允许工作时间 10s
频率范围（基波） 0～1200Hz
谐波次数 1～24 次
直流电流输出
电流输出 0～±10A / 每相 ，0～±60A / 6并 输出精度 0.2级
最大输出负载电压 20V
交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.1级
线电压输出（有效值） 0～240V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 0～1200Hz
谐波次数 1～24次
直流电压输出
相电压输出幅值 0～±160V 输出精度 0.2级
线电压输出幅值 0～±320V
相电压/ 线电压输出功率 70VA / 140VA
开关量
10路开关量输入
空接点 1～20mA，24V
电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
8对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
时间测量范围
0.1ms ～ 9999s ， 测量精度 ＜0.1mS
体积重量
420×360×210mm³ ，19kg
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。若想了解更多华能产品目录列表查看。全国服务热线4008828058
-
产品特征
WUHAN
HUANENG ELECTRIC电压电流输出灵活组合 新型输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、4相电压6相电流并联型以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。
双操作方式 除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。
新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小，线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于厂用电备自投测试。
具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
开关量接点丰富 新一代“继保”测试仪有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
接口完整 装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；带有两个USB口和网口，可与计算机及其它外部设备通信，设置的GPS接口可实现双机同步测试。
完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
轻小型高集成单机和一体化结构 采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便，仅重17Kg。
-

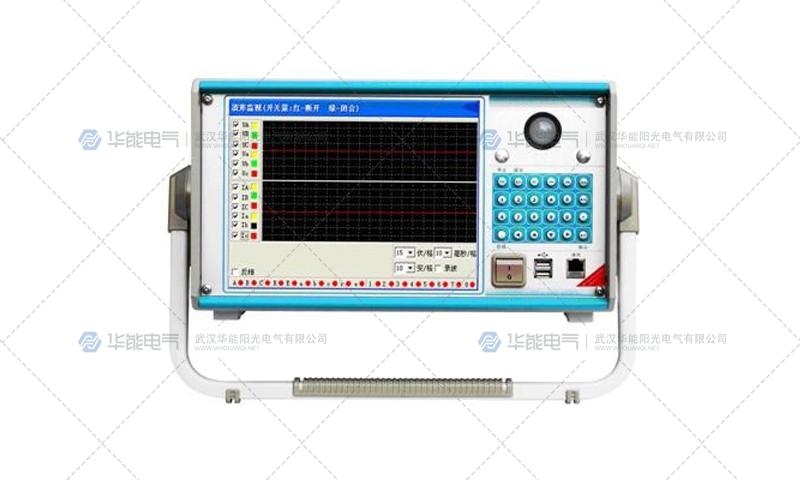

产品图集
