本测试仪能模拟10台断路器，3台变压器，12台电压互感器，7台电流互感器的状态和相互之间的逻辑关系。
-
产品简介
WUHAN
HUANENG ELECTRIC备自投装置的概况
在电力生产和供应过程中，为保证供电的可靠性，电力系统经常采用两个或两个以上的电源进行供电，并考虑相互之间采取适当的备用方式，当工作电源失去电压时，备用电源由自动装置立即投入，从而保证供电的连续性，这种制动装置称为备用电源自动投入装置，简称备自投。
备用电源自动投入装置可以有效地提高供电可靠性，而且本身的实现原理简单，费用较低，在发电厂和变电站及配电网络中得到了广泛的应用。
然而，备自投在带来方便的同时，也会带来一些麻烦。根据统计资料，因备自投装置本身拒动和误动而造成的停电事故在电力系统停电事故中仍然占有相当的比例。
备自投综合测试仪介绍
界面直观地显示各种主接线图上各开关状态、电压电流均实时显示和变化。
各开关、各电压电流的描述方式和初始状态均可自由方便地设定。
各开关的跳合闸接点均可自由方便地设定其连接方式。
方便地设置各进线和母线在有压和无压时的电压值，有流和无流时的电流值。
智能识别备自投动作后状态，彩色显示主接线图和电压电流变化。
预设了多种典型的主接线类型，并设计了多种自由组合的备用方式。
可以模拟多种事故原因，能进行各种条件下的备自投测试。
记录备自投每次动作后的事故原因，动作内容和动作时间。
可测试进线恢复供电时的备自投动作行为。
可预设备自投或开关设备拒动或动作不正确情况进行测试。
具备备自投测试所需的多达14路开入量和14路开出量。
采用实时，稳定的嵌入式系统，并配6.4寸液晶屏实时显示工作状态
-
产品参数
WUHAN
HUANENG ELECTRIC面板左侧为接线区，右侧为人机交互区，主要包含如下设备：

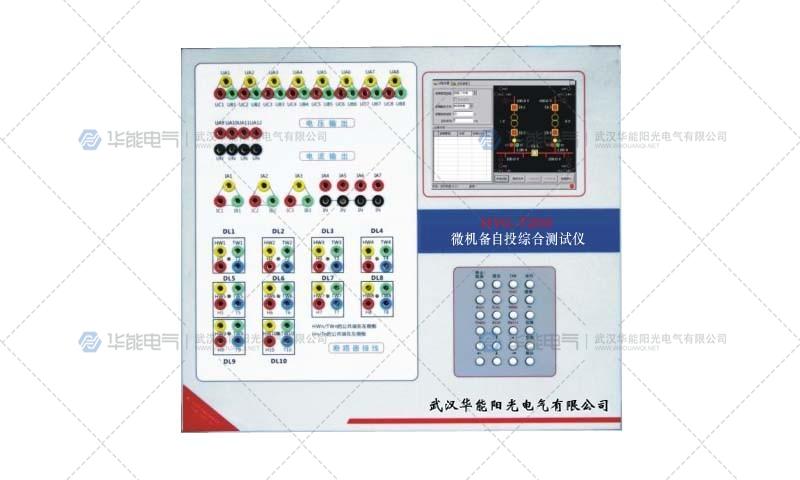

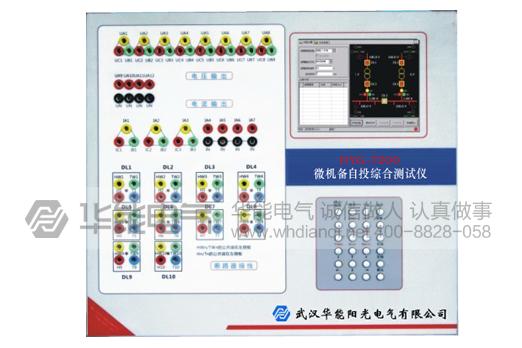

1、模拟12路电压UA1～UA12 。可以输出单相（最多4路）或三相电压（最多8路），可软件设置其输出电压值。
2、模拟7路电流互感器。可以输出单相（最多4路）或三相电流（最多3路），可软件设置其输出电流值。
3、模拟10个断路器（DL1~DL10）。每个断路器包含两个断路器位置信号输出（黄色插孔代表合位，绿色插孔代表跳位，这两端子与位置公共端配合使用）、跳闸，合闸输入（红、蓝色插孔，与跳合公共端配合使用）和一只双色指示灯组成。指示灯红色表示断路器处于闭合状态，绿色表示断路器处于跳开状态。
4、跳/合/开入公共端：与断路器的跳/合闸以及负荷支路的跳/合闸开入插孔构成回路。
5、位置/闭锁/开出公共端：与模拟断路器的位置插孔和闭锁等开出插孔构成回路。
技术指标
装置电源： AC 220V/50Hz
试验输出电压： AC 57V/100V
试验输出电流： AC 6A
注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。若想了解更多华能产品目录列表查看。全国服务热线4008828058
-
产品特征
WUHAN
HUANENG ELECTRIC备自投装置在电力系统中的应用日益广泛，其安全可靠运行是保证备投成功的关键条件。
采用双电源和多电源系统供电的设备关联复杂，运行方式多变，备自投装置的现场实际模拟试验因需要改变供电方式或停电而无法进行。整组试验环节甚多，接线复杂而且费时费力，还相当容易出错，因此判定和验证备自投装置能否正确动作是一项非常繁琐而且困难的工作。我公司的HYG－7200型备自投综合测试仪很好地解决了备自投装置现场校验的难题，极大地方便了设备调试人员的现场工作。
本测试仪能模拟10台断路器，3台变压器，12台电压互感器，7台电流互感器的状态和相互之间的逻辑关系。可仿真变电站和供电系统在各种运行方式下的一次接线，能够直观显示和向备自投装置提供各种方式下的线路和开关的电器信号和位置信号，并可模拟各种运行方式下的异常情况，如：线路失电，主变故障，开关手跳/偷跳等等；在模拟故障的同时还可以自动检测和记录备自投装置的动作过程和相关数据的记录工作，为设备的长期运行和维护提供依据。
-
